DBCM-XX下变频接收器
平衡混频器经常用作毫米波接收器/下变频器的一部分。此外，ELVA-1 还提供下变频器的其余组件：高稳定性本振 CIDO 系列，用于驱动平衡混频器和波导滤波器。由于下变频器有两个接收频段，较低和较高的 LO 频率，可以在平衡混频器的射频端口安装一些波导滤波器，以抑制不必要的信号。
产品详情
特征：
· 26.5-220 GHz 工作频率
· 6 – 12 dB 转换损耗
· 良好的平整度
· 高达 22 GHz 的中频
· 高达 40 dB 的平衡
· VSWR 2：1 （典型值
应用场景：
· 毫米波信号的低噪声接收器
· 仪器和测试设备
下载数据表文件：
https://elva-1.com/data/files/Datasheets/Down_Convertors.pdf

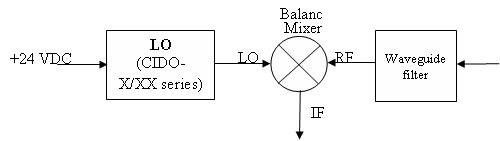

技术框图：
接收器/下变频器的典型外观和测量数据如下所示：

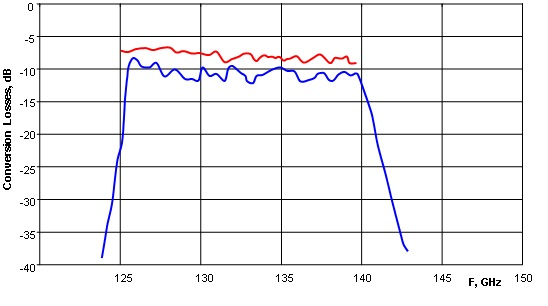

下变频器的转换损耗 Flo= 121.4 GHz RF=127.4-139.4GHz
红线 – 无输入 BPF 滤波器 蓝线 – 带输入 BPF 滤波器
订购方法：
指定型号 DCBM-XX/LO/IF/N/A/В，其中
XX – 波导标准编号（例如：WR-10 为 10，WR-06 为 06）
LO – LO 频率（或工作范围），F- 如果是全频段
IF – 中频范围
N – 工作谐波数，如果 N=1，则无
A – 输出端内置功率放大器，如果没有输出功率放大器，则什么都没有
B – 需要偏差，如果没有偏差则不值
订购举例：
DCBM-06/142/6-18（D 频段混频器，LO= 142 GHz，IF= 6-18 GHz
DCBM-10/94/0.5-1.5/A（W 波段混频器，LO= 94 GHz，IF= 0.5-1.5 GHz，谐波数 1，内置输出功率放大器
标准型号的交货时间 6-8 周。定制设计的混合器在 12 周内 ARO 交付。
所有 ELVA-1 平衡混合器自收到后由制造商提供一年保修。
